家庭裝修如何選擇電線線徑和空氣開關

一、導言

大部分人都有過裝修的經歷，也有即將進行裝修的同學。相信很多人對裝修材料之類的還可以挑挑選選，對于家里的電線選擇心里沒多少底。

家里裝修到底該用多粗的電線，空氣開關用多大的合適，很多人對此知之不多。一般家裝都是裝修公司包設計，很少專門找設計公司設計。如果問電工或者裝修公司，一般得到的答復是2.5方夠用了，4方足夠了，那么到底夠不夠用呢？小戶型一般來說確實是差不多，有些家庭電器多，房間多，農村的還可能幾層樓房裝修后用來出租，這個線用多粗才算夠了。裝修完避免頻繁的跳閘呢？相信很多人還是想知道用多粗的線才是合適的，至少要知道裝修公司給你配的線合不合適。

二、電線線徑的選擇

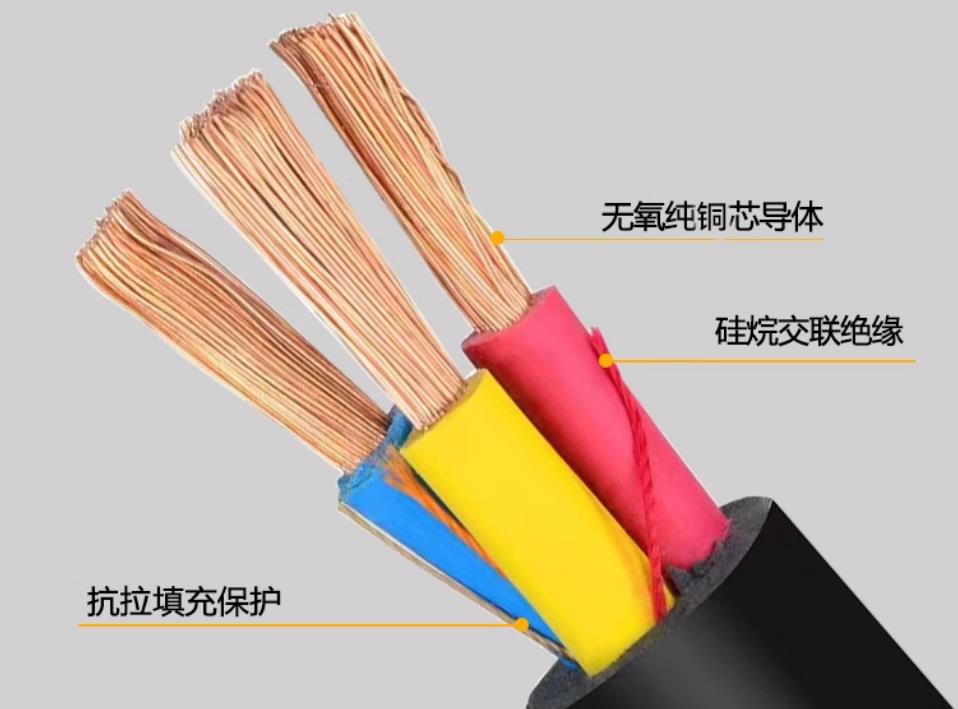

大多數家庭裝修用的基本都是銅線，很少有使用鋁線的。所以本文就以銅線為例進行分析。（鋁芯電線的載流量約為同線徑銅線的60%~70%）且家庭用電都是220V，本文按照單相電來考慮。

1、計算負載電流（I）

首先要計算某一路電線的負載電流多大，明確知道電路的載流量。

假如某插座有電磁爐一臺，額定功率2KW，燒水壺一臺，額定功率1.5KW，同時使用時，總功率就是2+1.5=3.5KW。

負載電流就是：

I=3.5*1000/（220*0.85）=18.7（A）

2、選擇電線線徑

這一步要根據電線的安全載流量Iz選擇線徑，即電線的粗細。

關于電線有估算公式，大家可以按照這一公式快速確定電線線徑。

四以下乘數加一，2.5以下乘數加二順加一，十以下乘以五，二十五以下乘以四。

上面口訣里的以下包含本數。

如：1.5x9=13.5A（1.5mm2線的安全載流量）

2.5x8=20A（2.5mm2線的安全載流量）

4x6=24A（4mm2線的安全載流量）

6x5=30A（6mm2線的安全載流量）

10x5=50A（10mm2線的安全載流量）

16x4=60A（16mm2線的安全載流量）

延續上面的例子，根據安全載流量Iz>負載電流I的原則，需選用2.5mm2的電線。

三、分路空開的選擇

1、選擇原則

空開的常用規格有6A、10A、16A、20A、25A、32A、40A、50A、63A等等。

電線是空開后面的部分，是受空開保護的對象，也就是在過載或短路時，空開要及時跳開，保護整個線路，防止線路發熱最終引發火災。

因此來講，空開的額定電流In要小于電線的安全載流量Iz，即

In≤Iz

同時，空開的額定電流In要大于電線的負載電流I，即

I<In≤Iz

四、總空開的選擇

1、計算總負載電流

統計家里所有的用電設備總功率，根據總功率計算總負載電流。考慮到家里的電器不會同時開啟或滿負荷運行，實際計算的總功率可以在統計數值上乘以0.7左右的數值。

比如：家里大功率的電器有：

兩臺空調（1.5KW/臺），一臺熱水器（3KW），電磁爐（2KW），一臺烤箱（2.5KW）。

總的功率就是：

(1.5x2+3+2+2.5)x0.7=7.35（KW）

I=7.35x1000/（220x0.85）=39.3（A）

2、選擇總空開

根據上面的計算總負載電流，按照總空開的額定電流大于總負載電流的原則，選用40A空開。

考慮到留出20%的富裕量，防止頻繁跳閘，可以升級選擇50A的空開。

家庭用電表通常為40A、60A、100A等規格，選擇電表時要注意不要超過電表的上限。

五、結語

以上就是家庭裝修常用的電線線徑分析方法，各位看完之后，可以對家里的電線及空開有個大致的判斷，最終需由專業人員現場評估，確保安全性和合規性，畢竟用電安全是第一位。
